用這個例子來練習Raspberry Pi在物聯網(IoT)的應用應該是簡單又恰當的。實做上可分成兩部



份分別完成後再做整合,分別是1. Raspberry Pi 取得溫溼度資料, 2. 將溫溼度資料上傳至氣象



網站。





整個練習用到的零件清單如下:



Raspberry Pi 2 B



USB電源



WiFi dongle



DHT12 溫溼度感測器



母對母杜邦線



作業系統: NOOBS version 1.9.3



Linux 核心版本: 4.4.21-v7+



Python 3.4.2





接線說明:

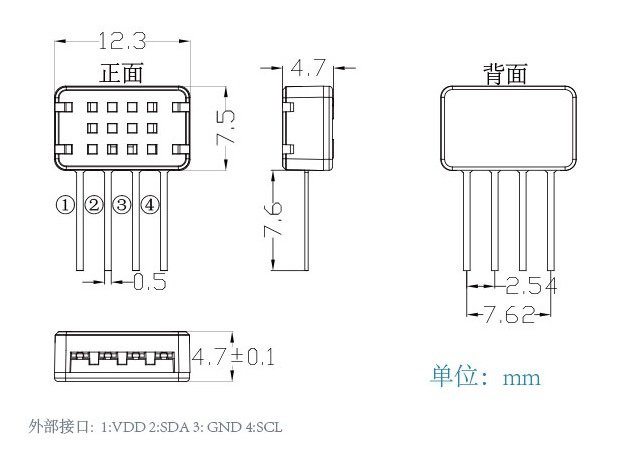

DHT12採用I2C介面






圖片來源http://goods.ruten.com.tw/item/show?21615469486417







接線圖如下:






1. Raspberry Pi 取得溫溼度資料





1.1 作業系統設定並安裝I2C函式庫和工具





啟動Raspberry Pi並在LX Terminal完成以下項目(亦可使用Putty遠端登入



Raspberry Pi)



(1) 啟動I2C



鍵入 sudo raspi-config 進入raspi-config



選擇 “ 9 Advanced Options ”



選擇 “ A7 I2C“ 啟動I2C



鍵入 sudo reboot重新開機





(2) 執行系統update upgrade



sudo apt-get update



sudo apt-get upgrade



sudo apt-get dist-upgrade





(3) 安裝SMBus



sudo apt-get install python-smbus python3-smbus python-dev python3-dev



安裝時發現系統已經有SMBus, 不過還是繼續安裝





(4) 安裝i2c-tools



sudo apt-get install i2c-tools





(5) 查詢I2C裝置位址



sudo i2cdetect -y 1



=> 得到0x5c , 這是這顆DHT12當作I2C slave 時的address



(6) 檢查是否有資料進來



i2cdump -y 1 0x5c







1.2 讀取DHT12的資料





DHT12I2C slaveDHT12每次送出5bytesI2C,我們可以呼叫SMBus的函式



read_i2c_block_data()一次讀進來,這5bytes存放的資料如下:





byte 0: 存放濕度值的整數部分



byte 1: 存放濕度值的小數部分



byte 2: 存放溫度值(攝氏)的整數部分



byte 3: 存放溫度值(攝氏)的小數部分



byte 4: 存放檢查碼(checksum),它的值等於前4bytes所存放值的加總,在程式碼



            中把前面4bytes的值加總,如果等於這byte的內容,表示資料是可用的,



                      否則該次的資料是有問題的,應丟棄 不用









2. 將溫溼度資料上傳至氣象網站



WOW(Weather Observations Website, http://wow.metoffice.gov.uk/) 是英國國家氣象服務



Met Office的網站,可以在上面申請一個免費帳號,然後建立一個氣象觀測站,把我



們從DHT12 得到的溫度和濕度資料上傳至該網站。





至於如何上傳資料到該氣象網站,詳細請參考以下連結:



http://wow.metoffice.gov.uk/support/dataformats



以下謹說明這裡會用到的部分。





使用HTTP GET將資料上傳至WOW,這部分其實可以先在瀏覽器送出類似以下的字串



來做實驗(全部在一行,不換行)



http://wow.metoffice.gov.uk/automaticreading?



siteid=xxx&siteAuthenticationKey=yyy&dateutc=2016-10-



01+04%3A16%3A55&humidity=68&tempf=84.2&softwaretype=Python3.x





以上字串是一個HTTPGET request,問號 ( ? ) 後面是要傳送到網站上的資料,其中:





siteid:這是在所建的觀測站名子旁邊(或下面)顯示的一個識別碼



siteAuthenticationKey:這是建觀測站時所輸入的AuthenticationKey,可以使用網站



                                       的'Edit Site'功能來更改



dateutcUTC 的日期和時間 (台灣的時間是UTC+8小時), %3A 代表 ' : '



humidity:濕度值(0 - 100 %)



tempf溫度值使用華氏(Fahrenheit )溫度



softwaretype : 應該只是一個字串,我使用 'Python3.x'





程式碼





注意:若要使用這程式碼,需使用自己的siteid siteAuthenticationKey )





# This application posts weather information from DHT12 to Met Office website



# Weather information: humidity, temperature



# Met Office website: http://wow.metoffice.gov.uk/



# Format: http://wow.metoffice.gov.uk/automaticreading?siteid=ZZZZZZ&siteAuthenticationKey=XXXXXXXXX&dateutc=2016-10-

#01+04%3A16%3A55&humidity=68&tempf=84.2&softwaretype=Python3.x



# Python 3.4.2



# Author: Viiresh Yang



import smbus



import time



import http.client



from datetime import datetime





gotData = 0



I2C = smbus.SMBus(1)



address = 0x5c



register = 0x00



length = 5



data = I2C.read_i2c_block_data(address, register, length)



print(data[0],data[1],data[2],data[3],data[4])





if data[0]+data[1]+data[2]+data[3] == data[4]:



humidity = data[0] + data[1]/10.0



tempC = data[2] + data[3]/10.0



print('Humidity: ' + str(humidity) + ' % '+ 'Temperature: '+ str(tempC) + ' Centigrade')



gotData = 1



else:



print('No data')



gotData = 0





if gotData == 1:



tempF = tempC*(9.0/5.0) + 32.0



#make a HTTP connection to the website that you want to post weather information to



conn = http.client.HTTPSConnection("wow.metoffice.gov.uk")





#Use your own siteAuthenticationKey



siteStr = "/automaticreading?siteid=ZZZZZZ&siteAuthenticationKey=XXXXXXXX"



utcdatetime = datetime.utcnow()



today = utcdatetime.date()



current = utcdatetime.time()



datetimeStr = "dateutc=" + str(today) + "+" + str(current)



humidityStr = "humidity=" + str(humidity)



temperatureStr = "tempf=" + str(tempF)



softwaretypeStr = "softwaretype=Python3.x"





# make a request string according to requirement from Met Office



requestString = siteStr + "&" + datetimeStr + "&" + humidityStr + "&" + temperatureStr + "&" + softwaretypeStr





# show requestString on screen for checking



#print(requestString)







# make a HTTP GET requst



conn.request("GET", requestString)



# get HTTP response from the website



response = conn.getresponse()



#print HTTP response on screen



print(response.status, response.reason)





#close HTTP connection



conn.close()
